ACE6402(AWA6290)型 建筑隔聲測量系統
產品名稱：ACE6402(AWA6290)型 建筑隔聲測量系統
產品描述：ACE6402(AWA6290)型建筑聲學測量系統基于AWA6290型多通道測量平臺開發，推出市場已十余年，廣泛應用于建科院、學校、第三方檢測等部門。測試方法及測試數據得到各方反復驗證及認可。由于基于平臺開發，通過簡單的
產品介紹
ACE6402(AWA6290)型建筑聲學測量系統基于AWA6290型多通道測量平臺開發，推出市場已十余年，廣泛應用于建科院、學校、第三方檢測等部門。測試方法及測試數據得到各方反復驗證及認可。由于基于平臺開發，通過簡單的升級，可方便的加入廳堂、聲功率、材料隔聲等各種應用方案支持，具有極高的性?xún)r(jià)比。
隨著技術的發展，ACE6402(AWA6290)型建筑聲學測量系統一直進行著持續更新：持續加入新的測量方法、標準，如脈沖反向積分、MLS等混響、隔聲測量測量方法支持。
二、主要特點
|
序號 |
AWA6290建筑聲學測量方案特點 |
|
1 |
基于Windows辦公系統，更專業的測量軟件。提供客戶更專業的數據。 |
|
2 |
系統多年、多客戶驗證，穩定可靠 |
|
3 |
支持更多通道同步測量，測量效率高 |
|
4 |
支持傳統方法及MLS法。推薦傳統方法測試 |
|
5 |
完整的測量平臺，擴展功能方便 材料隔聲、吸聲；廳堂；聲功率；振動測量等，一機多用 |
三、適用范圍
1、建筑和建筑構件空氣聲隔聲測量
空氣聲隔聲是評價建筑構件和建筑隔墻的空氣聲隔聲的指標。通過計算聲壓級差及混響修正等，得到空氣聲隔聲的單值評價量及頻譜修正量，從而為隔聲評級提供依據。
2、樓板撞擊聲隔聲測量
樓板撞擊聲隔聲是樓板隔聲性能的評價指標。它使用標準撞擊器替代空氣聲隔聲測量中的十二面體聲源進行測量。通過在接收室測量空間平均聲壓級，計算得到樓板撞擊聲的單值評價量及頻譜修正量，為樓板隔聲評級提供依據。
3、混響時間和吸聲系數測量
混響時間是房間室內音質最重要的聲學指標，在聲學測量中多用該指標對聲場進行修正。如隔聲量測量、聲功率測量等。 該指標測量有中斷聲源法和脈沖反向積分法.
|
綠色建筑標準 |
||
|
1 |
GB 50118-2010 |
民用建筑隔聲設計規范 |
|
2 |
GB/T 50378-2019 |
綠色建筑評價標準 |
|
3 |
DG/T J08-2090-2020 |
綠色建筑評價標準 |
|
4 |
。。。 |
。。。 |
|
混響時間測量 |
||
|
1 |
GB/T 50076-2013 |
室內混響時間測量規范 |
|
2 |
GB/T 20247-2006 |
聲學 混響室吸聲測量 |
|
3 |
ISO 3382-2:2008 |
聲學 房間聲學參數的測量 一般房間混響時間測量 |
|
建筑隔聲測量 |
||
|
1 |
GB/T 50121-2005 |
建筑隔聲評價標準 |
|
2 |
GB/T 19889 |
聲學 建筑和建筑構件隔聲測量 （第1~10部分） |
|
3 |
GB/T 8485-2008 |
建筑門窗空氣聲隔聲性能分級及檢測方法 |
|
4 |
GB/T 25079-2010 |
聲學建筑聲學和室內聲學中新測量方法的應用MLS和SS方法 |
|
5 |
GB/T 31004-2014 |
建筑構件隔聲聲強法測量 實驗室測量 |
|
6 |
ISO 10140-3-2010 |
Measurement of impact sound insulation |
|
廳堂測量 |
||
|
1 |
GB/T 4959-2011 |
廳堂擴聲特性 |
|
2 |
BS EN 60268-16 |
Objective rating of speech intelligibility by speech transmission index |
|
…… |
||
吸聲系數是聲學設計時材料選擇的重要指標。有混響室法、駐波管法和傳遞函數法。
四、

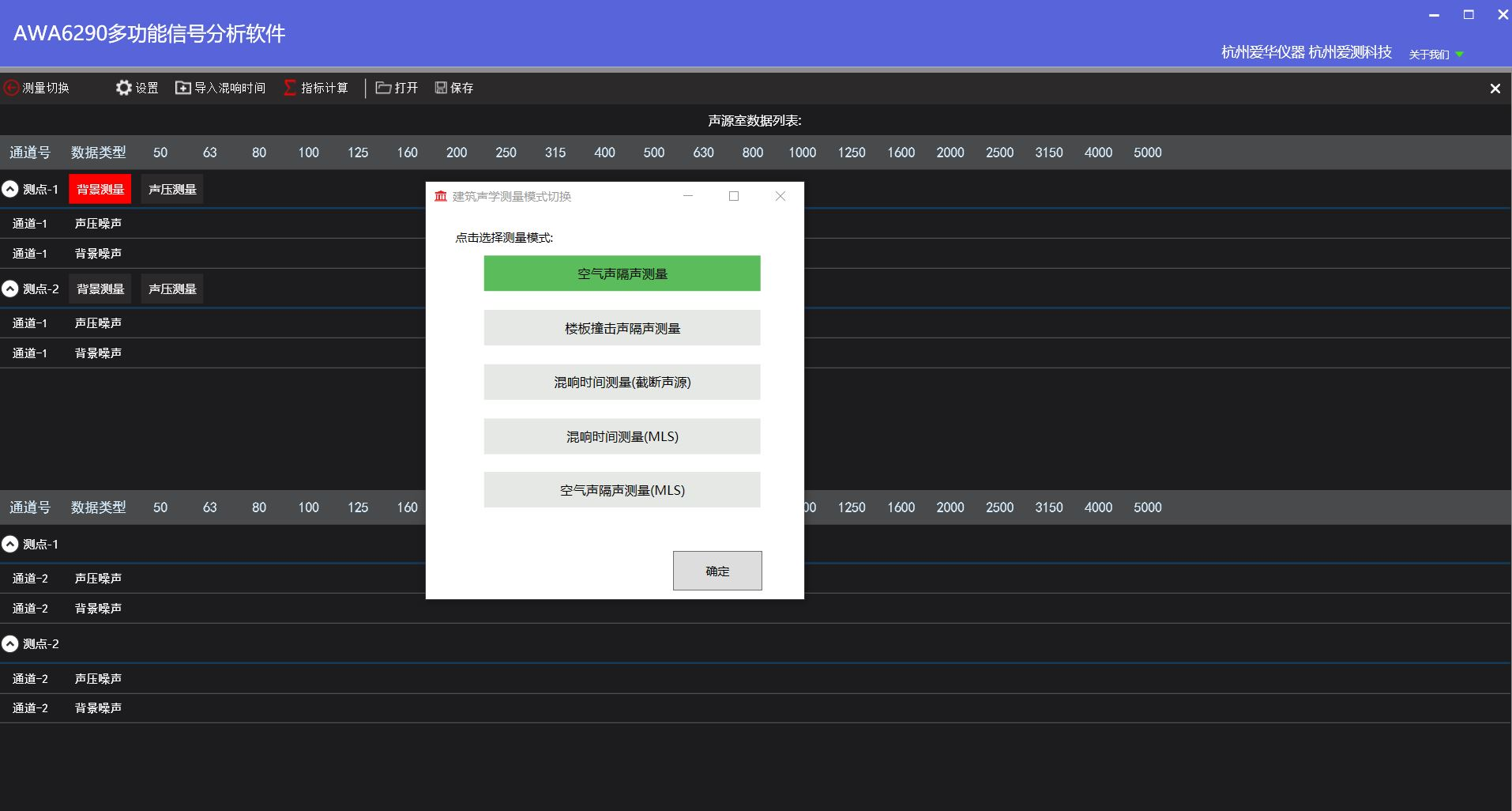

軟件簡介
傳統專業版軟件
2 多功能集成選擇
2 操作流程化、清晰簡潔
2 標準化測試報告

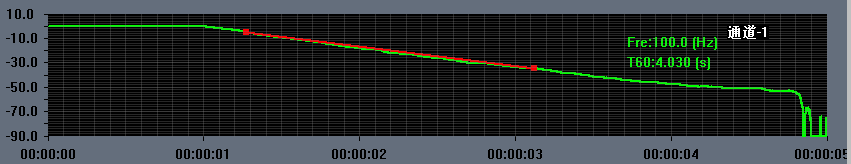

混響時間測量
v 自動擬合計算
v 各頻點手動擬合調整
v T10、T20、T30選擇計算T60
v 多測點、多組測量自動平均

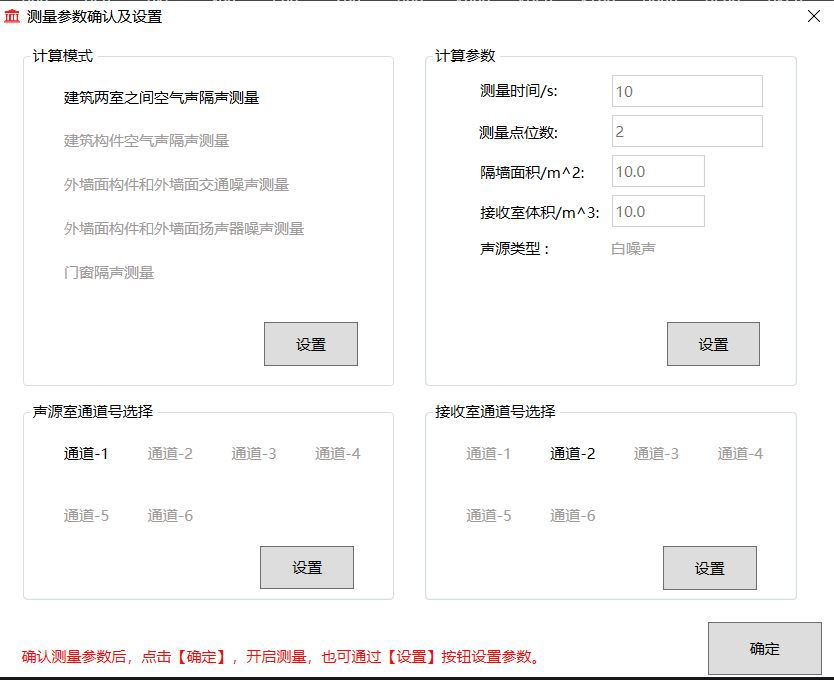

隔聲測量
v 導入混響時間、自動吸聲量計算
v 背景噪聲修正及提示
v 多測點、多組測量自動平均

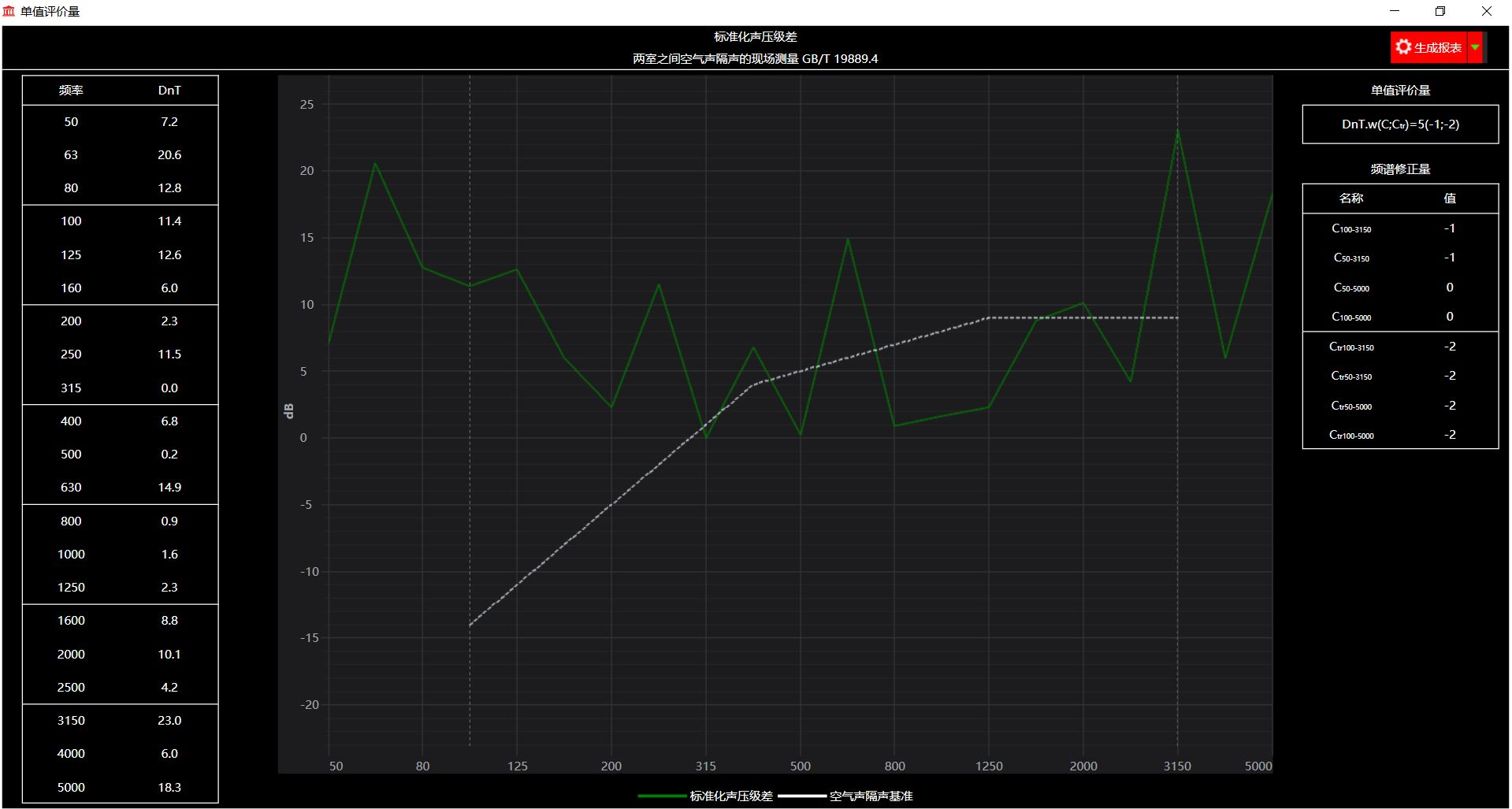

v 單一評價量、頻譜修正量同步計算
五、
引導版軟件
2 全程引導測試
2 專業化與人性化并重
2 數據保存、記錄、查閱方便
六、
配置方案
|
序號 |
名稱 |
主要功能 |
數量 |
|
1 |
AWA6290L+型多通道信號分析儀_2通道 |
測量放大及數據采集 |
1 |
|
2 |
AWA14425型電容傳聲器 |
頻率范圍10~16000 Hz，靈敏度約40 mV/Pa |
2 |
|
3 |
AWA14604型前置放大器 |
ICP型，阻抗變換，頻率范圍10~200 kHz,增益1 |
2 |
|
4 |
AWA8740-20延伸電纜 |
可相互串聯, 延伸測試傳聲器 |
2 |
|
5 |
傳聲器固定架 |
固定測試傳聲器用（三腳架） |
2 |
|
6 |
12面體聲源 |
無指向，最高聲功率級120 dB |
1 |
|
7 |
AWA6021A型校準器 |
1級聲校準器 |
1 |
|
8 |
功率放大器 |
最大有效值輸出功率150 W |
1 |
|
9 |
標準撞擊器 |
撞擊時間間隔100ms±5ms |
1 |
|
10 |
建筑聲學攜帶箱 |
放配件用 |
1 |
|
11 |
建筑聲學測量軟件包 |
隔聲、撞擊聲、混響時間測量 |
1 |
|
12 |
1/3 OCT分析軟件 |
1/1和1/3OCT頻譜分析，二通道同時測量 |
2 |
|
13 |
筆記本 |
DELL品牌筆記本電腦 |
1 |
|
14 |
總價 |
總價120000（含稅） |
|
