一、概述

AWA6290Z采用駐波比法測量吸聲材料法向入射條件下的吸聲系數。根據測量到的駐波的峰聲級和谷聲級值自動計算吸聲系數，是一種較經典的吸聲系數測試方法。廣泛應用于教學領域及工程實測。

二、方案特點

? 快速點選發聲



? 數據記錄、存儲方便



? 多次測試自動平均



? 自動報告



? 豐富的后端分析軟件，功能擴展簡單



? 全中文操作界面



? 完全自主知識產權，升級、維護方便

三、相關標準

1、GB/T 18696.1-2004 (ISO 10534-1:1996)

聲學阻抗管中吸聲系數和聲阻抗的測量第1部分：駐波比法

2、GB/T 3241-2014（IEC 61260：2014）

電聲學 倍頻程和分?jǐn)?shù)倍頻程濾波器



四、配置清單

序號	型號及名稱	主要功能	數量
1	AWA6290L+型多通道信號分析儀	測量放大及數據采集	1
2	AWA14425型測試傳聲器	頻率范圍20~16000 Hz，靈敏度約40 mV/Pa	2
3	AWA14604型前置放大器	ICP型，阻抗變換，頻率范圍10~200 kHz,增益1	2
4	AWA8740-10延伸電纜	可相互串聯, 延伸測試傳聲器	2

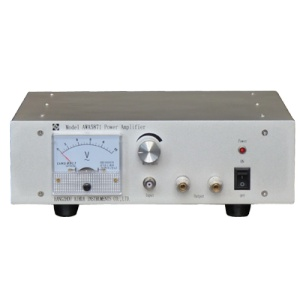

5	AWA5871型功率放大器	20W功放，驅動駐波管發聲	1
6	AWA8550型駐波管	產生駐波，配合駐波管測量軟件測量材料吸聲系數	1
7	AWA6021A型聲級校準器	準確度1級，聲壓校準	1
8	1/1和1/3 OCT分析軟件	1/1和1/3OCT頻譜分析，二通道同時測量	2

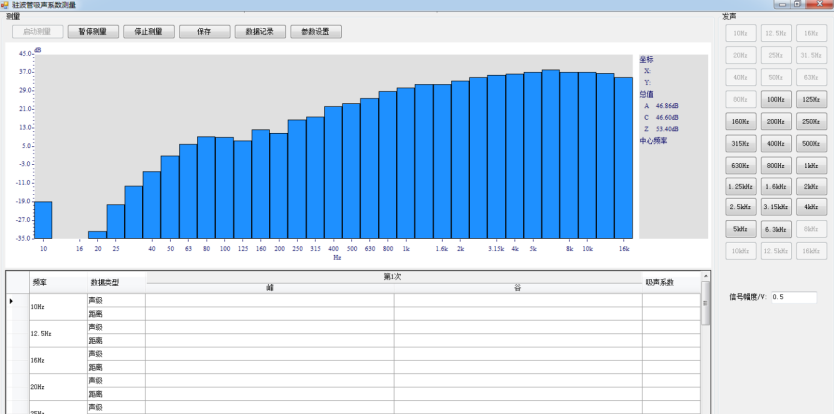

9	駐波管測量軟件	駐波法測量吸聲系數	1
10	計算機（自備或代購）	Dell品牌機，i3處理器，4G內存，256G固態硬盤 Windows 10操作系統	0
11	總價：81500元













五、參數介紹

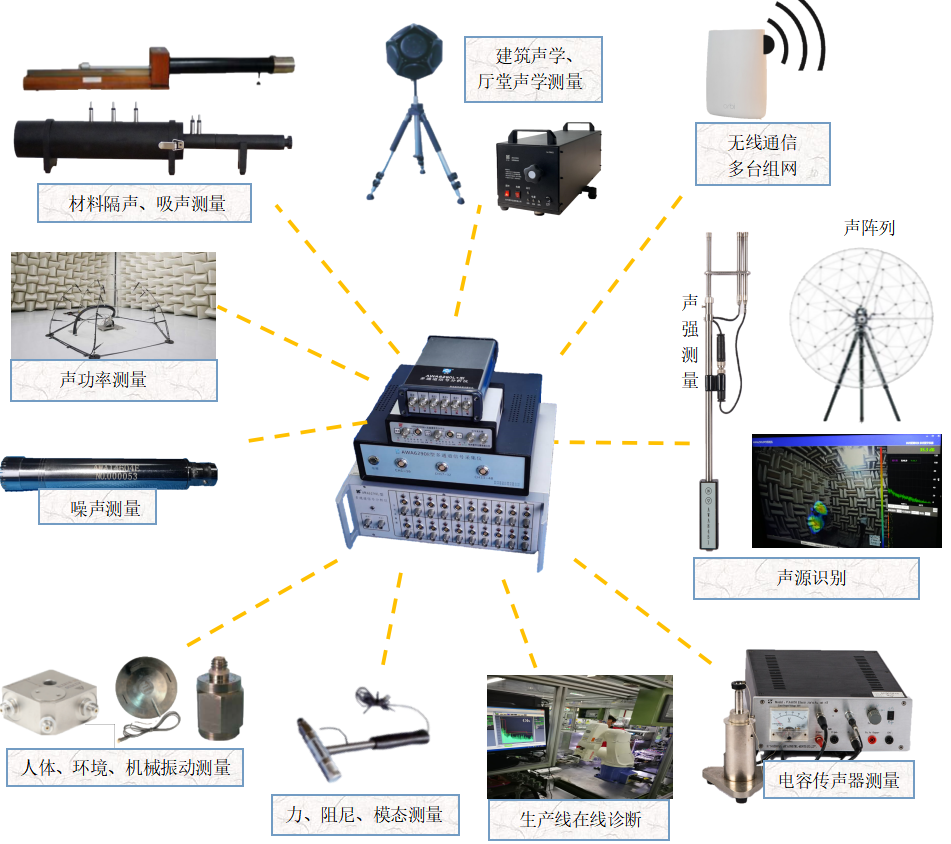

1、AWA6290M+型多通道信號分析儀

AWA6290M+型多通道信號分析儀是一款利用計算機多媒體技術開發的信號分析儀器。多通道間嚴格同步，高精度采樣，可用在噪聲、振動等模擬信號的采集、頻譜分析及相關應用中。分析儀分信號發生器和信號采集器兩部分，發生器獨立兩通道，采集器獨立通道。采用網口進行數據通信，使用方便。





1.1采集部分主要技術指標

1.輸入通道：2個

    2. 輸入信號類型：ICP或電壓。

    3. 輸入插座類型：BNC和LEMO。

    4. 最大輸入電壓：10V（有效值）,輸入保護電壓：18V(峰值)

5. 測量范圍：  10μV～10V(有效值)

   28 dB(A)～140dB(A)(配50mV靈敏度的傳聲器)

       0.03m/s²～10000m/s²(配1mV/(m/s²)加速度傳感器)

當傳感器靈敏度變化時，測量范圍將隨之不同。

6. 頻率范圍：1Hz～22.4kHz（1kHz為基準，誤差小于1dB）

    7. 輸入阻抗：>100kΩ||<200pF

    8. ICP供電：工作電流4mA，電壓28V。

    9. LEMO供電：30V，內部有1kΩ的限流電阻

    10. 量程：-20dB，-10dB，0dB,10dB，20dB，30dB可選，參考量程為0dB.

11. 量程控制誤差:<0.1dB@1kHz



1.2 發生部分主要指標

1.輸出通道數： 2路

2.最大輸出幅度：2V有效值

3.頻率范圍：10Hz～20kHz（1kHz為基準，誤差小于1dB）

4.輸出波形：正弦波、白噪聲、粉紅噪聲、掃頻正弦波、猝發音信號、多頻信號、掃幅正弦波、用戶自定義信號等。

2、AWA8550型駐波管

1、尺寸及頻率范圍

L管：Ф96x1000 (mm)      頻率范圍：90Hz~2075Hz

S管：Ф30x350 (mm)       頻率范圍：1500Hz~6641Hz



2、導軌標尺長度：1000mm

最小刻度：    1mm



3、音箱功率：10W   阻抗：6Ω（即最大輸入電壓約7V）



3、AWA14423型預極化測試電容傳聲器

1．尺寸：1/2’’

2．頻率范圍：10Hz~20kHz

3．靈敏度：約為50mV/Pa

4．動態范圍：16～140dB

5．頻響特性：自由場

6．溫度系數(dB/℃)：0.01

4、AWA14604型前置放大器

1. 類型：ICP型

2. 頻率范圍：10Hz~100kHz

3. 輸入阻抗：≥10 GΩ//0.35 pF

4. 傳輸增益：-0.15dB

5. 輸出阻抗：＜50 Ω

5、AWA6021A型校準器

1. 執行標準：GB/T 15173-2010/IEC 60942:2003 1級

2. 頻率：1kHz±1Hz

3. 標稱聲壓級：94dB 和114dB

4. 聲壓級準確度：1級，±0.25dB

5. 總諧波失真：≤1%

6. 標配AWA8531型1/2″聲校準配合器



6、AWA5871-20W型功率放大器

1、輸入阻抗：0~47 kΩ

2、最大輸出電壓：10 V

3、最大放大倍數：30 dB

4、頻率響應： ±0.2 dB（20 Hz~20 kHz）

±1 dB （10 Hz~100 kHz）

5、可接揚聲器阻抗： ≥ 4 Ω

6、失真度： >90 dB＜0.1 mV(Z計權)

7、外形尺寸(W×H×D，mm：)260×90×300

8、質量：3

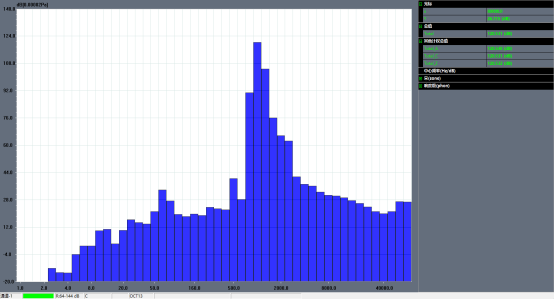

7、1/3 OCT分析軟件

1．符合標準：IEC61260 CLASS 1,GB/T3241 1級

2．頻率計權：A、C、Z可選

3．平均方式：線性、指數、恒誤差可選

4．可隨時間記錄分析結果，最小記錄間隔為0.01s



8、駐波管測量軟件

? 快速點選發聲



? 數據記錄、存儲方便



? 多次測試自動平均



? 自動報告
